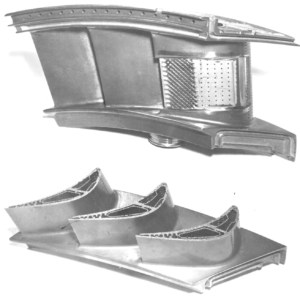

Восстановительный ремонт сопловых лопаток турбины высокого давления (ТВД) для сплавов типа ЧС70У-ВИ и ЖС6У-ВИ

Необходимо разработать технологии по восстановлению сопловых лопаток ТВД 1 ст. и 2 ст. путем запайки трещин термоусталостного характера, расположенных на проточной части профиля и полок лопаток.

Технические требования к технологии:

• Удалить нагар и окисление из дефектных мест (трещин) без изменения геометрии детали.
• Паяный шов должен быть чистым, ровным, без пористости, раковин, трещин, посторонних включений и непропаев;
• Наличие окисления в паяном соединении между швом и основным материалом не допускается;
• Твердость паяного шва должна лежать в пределах ± 10% от основного материала;
• Твердость диффузионной зоны в основном материале должна быть не более 20% от твердости основного материала;
• Рабочая температура материала пайки ≥ 1000 ° С;
• Межремонтный ресурс восстановленной детали не менее 25000 часов;
• Структура основного материала должна оставаться однородной, кроме зоны диффузии основного материала у паяных швов;
• Изменение структуры основного материала не допускается;
• После восстановительного ремонта методом запайки геометрия детали не должна иметь отклонений от изначальной геометрии;
• Жаростойкость, коррозионная стойкость и линейное расширение паяного шва при рабочих температурах должны быть одного порядка с основным материалом.
