Патент на изобретение №2749312

Многослойная несущая поверхность с дискретным заполнителем

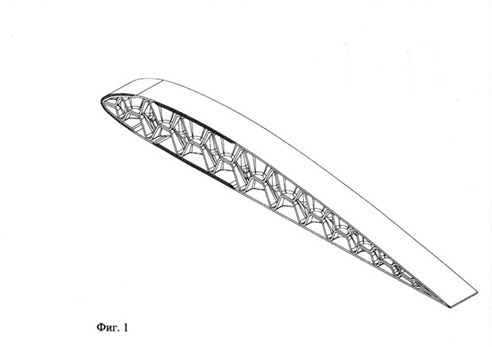

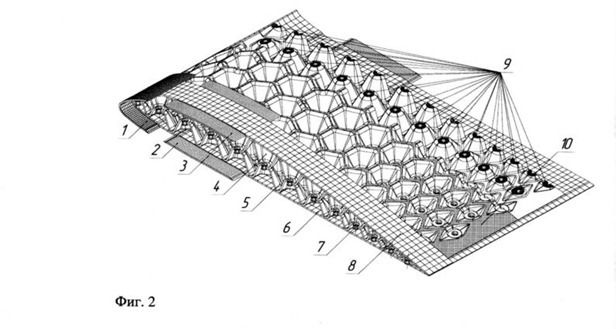

Изобретение относится к авиационным конструкциям и касается многослойной авиационной несущей поверхности с дискретным заполнителем. Многослойная несущая поверхность с дискретным заполнителем состоит из обшивок и размещенных между ними двух слоев заполнителя. Каждый слой заполнителя выполнен цельным и состоит из шестигранных пирамидальных дискретных ячеек, слои заполнителя соединены друг с другом контактными площадками, расположенными на вершинах дискретных ячеек. Контактные площадки ячеек соединенных слоев расположены в зоне нейтрального слоя сечения, а оси ячеек направлены по нормали к нейтральному слою сечения. Обшивки соединены с заполнителем в зоне контактных площадок, расположенных на ребрах основания ячеек. За счет сужения пирамидальных ячеек образованы пустоты для прокладки коммуникаций и вентиляции. Изобретение обеспечивает оптимизацию технологии процесса производства авиационных конструкций, увеличение надежности и прочностных характеристик конечного изделия.

Изобретение относится к области авиации, машиностроения, автомобилестроения, судостроения и другим отраслям промышленности, и может быть использовано в производстве многослойных панелей из металлов и полимерных материалов, а также полимерных композиционных материалов, имеющих двойную кривизну наружных поверхностей, работающих на устойчивость под воздействием эксплуатационных нагрузок (изгибающей, растягивающей и сжимающей сил), в частности, в несущих поверхностях летательных аппаратов (крыло, закрылок, предкрылок, интерцептор, элерон, флаперон, стабилизатор, руль направления, руль высоты, киль, лопасть несущего винта и т.п.), в автомобилях (спойлер, и т.п.), в судах (подводное крыло, киль и т.п.).
