Измеритель тяги камеры сгорания прямоточного воздушно-реактивного двигателя

Измеритель тяги камеры сгорания прямоточного воздушно-реактивного двигателя, действующий в условиях присоединённого воздухопровода

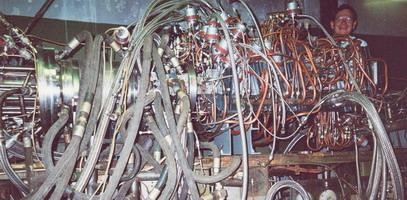

Применяется в стендовых условиях огневых испытаний прямоточного воздушно-реактивного двигателя. Получение данных о тяговой характеристике осуществляется в режиме реального времени, непрерывно, включая нестационарные режимы работы стенда, с частотной характеристикой до 100 герц.

Техническое решение позволяет реализовать процесс прямого и непрерывного измерения реактивной тяги камеры сгорания в условиях стендовых огневых испытаний в условиях присоединенного воздухопровода с высокой точностью измерений и чувствительностью в широком диапазоне изменения внешних условий, моделирующих числа Маха полета летательного аппарата в диапазонах скоростей М = 3-8 и высот Н = 15-30 км. Диапазон изменения температур торможения воздуха в экспериментах, соответствующих приведенным полетным условиям, находится в области 650-2800К.

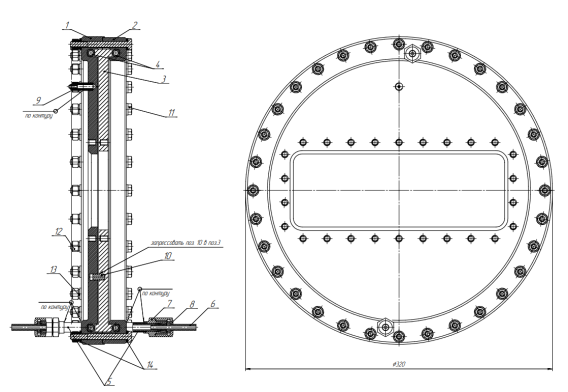

Конструкция измерителя в испытаниях почти не подвергается нагреву и выполнена в неохлаждаемом варианте. Устройство не вносит возмущений в поток, является компактным и несложным в изготовлении. Применение измерителя тяги индивидуально для каждого испытательного стенда (комплекса); для подготовки измерителя тяги к работе требуется его градуировка в составе сборки в стендовых или автономных (лабораторных) условиях.
